水电图纸是建筑工程的“生命线”，它决定了水管、电线的布局，直接影响入住后的安全与便利。但对于新手来说，图纸上密密麻麻的符号和线条仿佛天书。别慌！今天就用最接地气的方式，教你快速看懂水电图纸，避免装修踩坑。

一、看懂图纸前，先做好这3项准备

认识“密码本”——图例与符号

水电图纸的符号就像“密码”，破解后才能理解内容。比如：

SC20：直径20mm的焊接钢管；WC：沿墙面暗敷；CC：暗敷在顶板内。

插座符号：普通插座为圆圈加竖线，带防水功能的插座会标注“IP”等级。

每张图纸的边角通常有图例表，对照查看更直观。

工具加持：图纸+手机+记录本

打印纸质图纸或用平板标注，手机下载“CAD看图”App辅助放大细节。

遇到不理解的符号，立刻记录并查证，避免遗漏关键信息。

明确目标：先整体，后细节

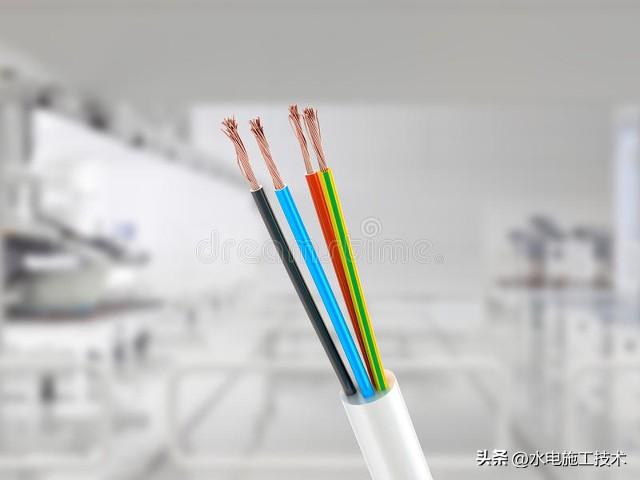

先通读设计说明，了解工程概况、材料规格（如电线用BV线还是BVR线），再看平面图和系统图。

二、图纸的三大核心要素

新奥今天最新资料2025 设计说明：图纸的“说明书”

工程概况：建筑用途、楼层高度，直接影响水电布局（例如商业与住宅的负荷不同）。

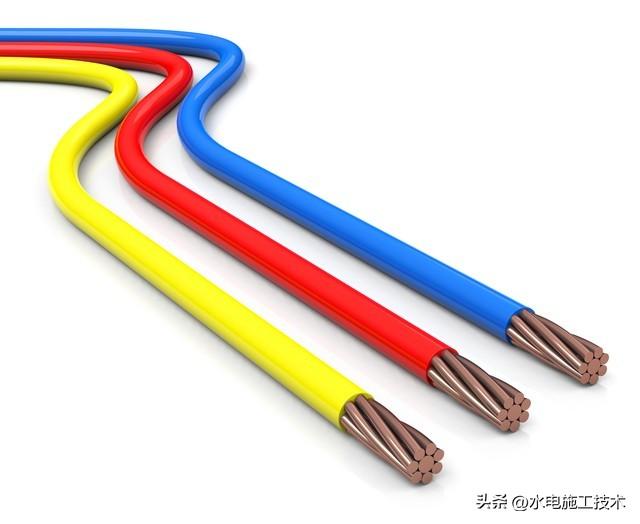

材料规范：水管用PPR还是PVC？电线是2.5平方还是4平方？这些直接关系预算和安全性。

安装要求：例如卫生间插座必须防水，空调线路需单独回路。

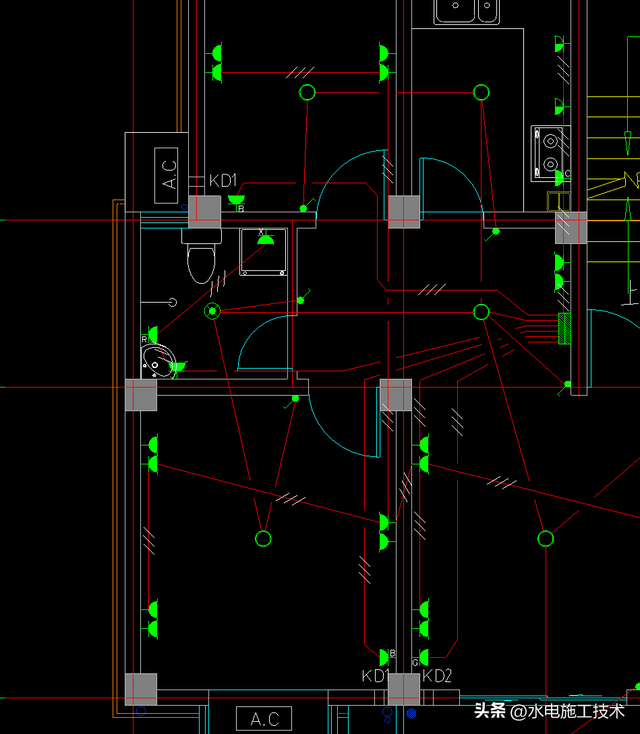

平面图：空间布局的“导航地图”

定位关键点：配电箱、水表、马桶下水口的位置，直接影响后期家具摆放。

线路走向：水管走顶还是走地？电线是否避开承重墙？这些细节决定了维修成本和安全性。

高度标注：开关离地1.3米，床头插座离地0.6米，避免被家具遮挡。

系统图：电路的“血脉网络”

配电箱结构：总闸、分闸的容量是否匹配电器功率（如厨房需4平方线，照明用2.5平方）。

回路划分：空调、照明、插座是否分路？避免一断电全屋瘫痪。

管线规格：例如“BV-3×4 SC20 WC”表示3根4平方铜芯线，穿20mm钢管沿墙暗敷

三、5步拆解图纸，小白也能上手

从设计说明抓重点

先看材料表，确认水管、电线的品牌和型号是否符合合同，避免偷工减料。

关注特殊要求：例如别墅需做防雷接地，老房改造需检查原有线路负荷。

平面图与系统图对照看

平面图标注位置，系统图解释细节。例如平面图显示电箱在客厅，系统图则说明电箱内的开关配置。

检查“错位”问题：平面图有插座，系统图却未标注线路？可能漏画了。

管线追踪法

以水龙头或插座为起点，逆向追踪管线走向，确认是否绕远或交叉（交叉易引发短路）。

例如：冷热水管间距需≥15cm，强弱电交叉处需包锡箔纸防干扰。

2025今晚澳门 标注疑问，现场核对

图纸与实际不符？用红笔圈出，施工时与水电工确认（例如马桶下水口偏移会导致无法安装）。

重点检查：厨房、卫生间、阳台的防水节点和排水坡度。

验收时“按图索骥”

水路：打压测试（0.8MPa保压30分钟不降压）；电路：摇表测绝缘电阻（≥0.5MΩ）。

拍照留存：完工后拍摄管线走向，后期打孔、维修不抓瞎。

四、避坑指南：这些细节最容易翻车

插座高度：书桌下方留30cm，扫地机器人预留40cm，智能马桶插座离地35cm。

水电交叉：水管在下、电线在上，避免漏水引发短路。

大功率电器：即热式热水器需6平方专线，普通插座用4平方。

图纸保存：电子版备份云端，纸质版塑封防污，避免后期维修“盲人摸象”。

水电图纸不是“玄学”，掌握方法后，普通人也能看懂七八成。记住：图纸是死的，人是活的。多问、多记、多核对，才能让隐蔽工程真正“透明”。装修前花1小时研究图纸，入住后省心10年！
